Staffa per videowall da 49 pollici

Questo sistema di montaggio modulare è progettato esclusivamente per pannelli video wall LCD da 49 pollici, che supportano più schermi per formare grandi pareti espositive. Rispetto alla versione da 46 pollici, i pannelli da 49 pollici pesano di più (20-30 kg ciascuno) e presentano cornici più sottili, imponendo requisiti più elevati in termini di capacità di carico della staffa e precisione di regolazione. Costruita con profili ispessiti e meccanismi di regolazione fine ad ampio raggio, la staffa garantisce planarità e stabilità a lungo termine per videowall di grandi dimensioni. È ideale per sale conferenze di fascia alta, sale espositive di marchi, schermi informativi della metropolitana, pareti sullo sfondo per grandi eventi e altri scenari.

Specifiche materiali e strutturali

Perché gli appaltatori scelgono questa speciale staffa da 49 pollici?

Vantaggi del prodotto

1. Regolazione precisa dello spazio per pannelli da 49 pollici con cornice ultra stretta

I pannelli da 49 pollici generalmente hanno cornici più sottili rispetto a quelli da 46 pollici e sono più sensibili agli errori di giunzione. Dotata di un'ampia regolazione multidimensionale (regolazione verticale, orizzontale, fronte-retro e inclinazione), la staffa stabilizza gli spazi a 0,5–1,2 mm per effetti visivi continui e senza divisioni.

2. Elevata capacità di carico contro assestamenti a lungo termine

I singoli pannelli pesano fino a 30 kg e le staffe ordinarie tendono ad inclinarsi in avanti nella parte superiore o ad abbassarsi nella parte inferiore dopo sei mesi di utilizzo. Adottando una struttura di carico distribuito multipunto e supporti portanti inferiori, questa staffa offre una capacità di carico sicura di ≥80 kg. Ha superato i test di simulazione sismica e di vibrazione e mantiene la struttura stabile durante il funzionamento continuo 7×24 ore.

3. Layout flessibile con installazione mista orizzontale e verticale

Supporta combinazioni arbitrarie di righe e colonne (2×2, 3×3, 3×4, 1×5, ecc.) e layout di matrice misti orizzontali/verticali. La versione da terra non necessita di foratura nel muro, adatta per pareti in marmo, pareti divisorie in vetro e installazioni temporanee.

4. Manutenzione indipendente e rimozione rapida del pannello singolo

Il design di bloccaggio indipendente fissa separatamente ciascun pannello da 49 pollici. La sostituzione del pannello difettoso e la manutenzione del cablaggio posteriore non richiedono lo smontaggio degli schermi adiacenti; il funzionamento da parte di una sola persona riduce i tempi di manutenzione del 70%.

5. Cablaggio nascosto per un layout ordinato e conforme

Sui lati e sul retro della staffa sono riservati passacavi indipendenti per separare i cavi di alimentazione (corrente forte) e i cavi HDMI/Ethernet (corrente debole), evitando interferenze di segnale e rispettando gli standard di sicurezza antincendio e di ispezione.

6. Doppia modalità di montaggio per vari tipi di parete

•Montaggio a parete: per pareti in cemento e mattoni pieni, bulloni ad espansione M10 standard inclusi

•A pavimento: base opzionale per luoghi non forabili come centri di attività, sale espositive temporanee e pareti in marmo

Passaggi di installazione

Sono necessari due lavoratori; l'installazione di un set da 4 pannelli richiede circa 2–2,5 ore

1. Progettazione dello schema

Determinare le dimensioni delle staffe in base alla quantità di pannelli (es. disposizione 3×4) e segnare le linee di posizionamento sulla parete o sul terreno.

2. Installazione del telaio principale

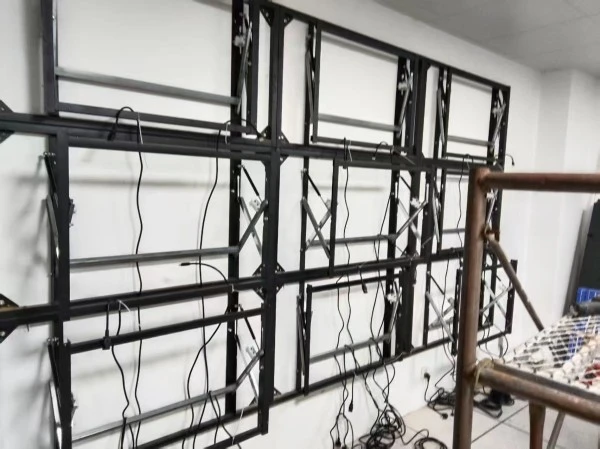

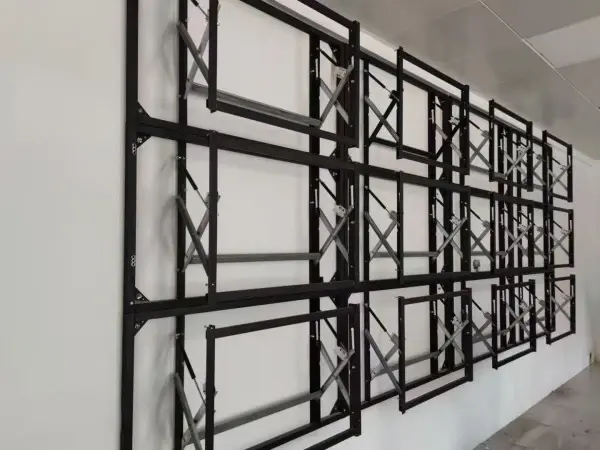

(1) Montaggio a parete: installare le travi orizzontali (una per fila) fissate alla parete con bulloni ad espansione M10 a intervalli ≤ 600 mm.

(2) A pavimento: montare le colonne sinistra e destra più i rinforzi trasversali inferiori, fissarli a terra con bulloni ad espansione M12 e rinforzare le colonne con rinforzi diagonali.

3. Preinstallare le piastre sospese

Fissa le piastre di sospensione di precisione ai fori VESA sul retro dei pannelli da 49 pollici, garantendo l'allineamento orizzontale.

4. Montare i pannelli

Iniziare dalla fila inferiore, allineare i ganci della piastra sospesa con le fessure della trave, far scorrere lungo le pendenze della guida e fissare i fermi inferiori.

5. Messa a punto di precisione

Regolare le viti di posizionamento con la chiave esagonale in dotazione per ottenere spazi uniformi e superfici piane del pannello.

6. Gestione dei cavi

Instradare i cavi lungo le canaline laterali, con punti di fissaggio cavi dedicati dietro ciascun pannello.

7. Chiusura finale

Stringere i dadi di bloccaggio di tutte le unità e controllare la planarità complessiva.

Scenari applicativi

Tabella di selezione del prodotto

Domande frequenti

D1: È possibile realizzare una staffa per parete video da 49 pollici per giunzioni curve?

R: Il modello standard è per la giunzione piatta. Sono disponibili adattatori curvi personalizzati per gli schermi espositivi circostanti; fornire i parametri del raggio su richiesta.

Q2: È possibile regolare liberamente il layout dello schermo?

R: Sì. La struttura modulare supporta combinazioni flessibili con righe e colonne personalizzabili.

Q3: La rimozione di un singolo pannello influirà sulla stabilità dell'intero videowall?

R: Il design a bloccaggio indipendente garantisce che lo smontaggio separato di un pannello non disturbi il resto della struttura.

D4: Per quanto tempo i gap corretti rimarranno costanti dopo la messa a punto?

R: In condizioni di utilizzo normale, i dadi di bloccaggio mantengono la precisione dello spazio per 6 mesi senza necessità di nuova regolazione; Si consiglia un controllo ogni sei mesi.

Q5: Cos'è più stabile, a parete o a pavimento?

R: Entrambi presentano la stessa resistenza strutturale. La selezione dipende dalle condizioni della parete:

•Muri in cemento/mattoni pieni: montaggio a parete (costo inferiore)

•Pareti della chiglia in vetro/marmo/acciaio leggero: a pavimento (nessun danno alle pareti)

•Installazioni temporanee e mobili: a pavimento (assemblaggio e smontaggio ripetuto)
