Mobile da esterno ad angolo

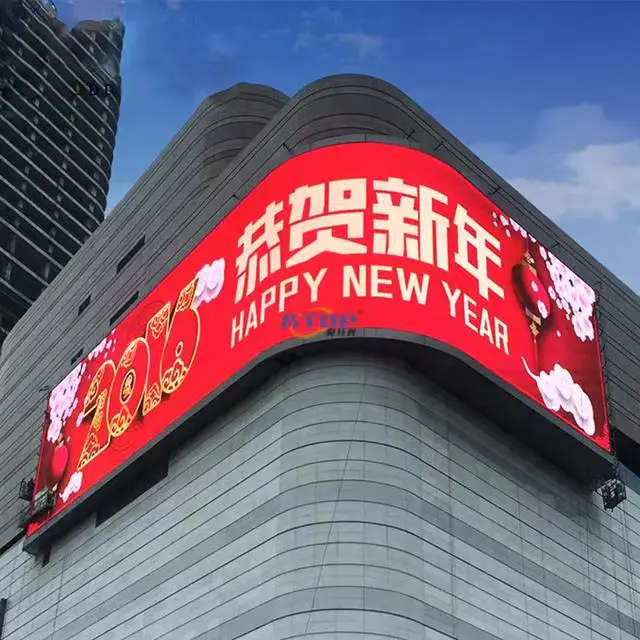

Il mobile da esterno angolare Shushi è sviluppato per l'installazione su angoli di pareti esterne, curve stradali, colonne di intersezione e altre posizioni. È possibile fissare due schermi all'interno del mobile ad angoli prestabiliti (90° e 120° sono comuni) per trasmettere contenuti in due direzioni contemporaneamente. Il mobile è realizzato in lega di alluminio ad alta resistenza rivestita con vernice resistente agli agenti atmosferici per esterni, che si adatta perfettamente ai contorni degli angoli senza sporgere e occupare spazio eccessivo. Nella parte inferiore sono opzionali piastre flangiate per il montaggio a pavimento o staffe posteriori per il montaggio su palo. Si applica alla pubblicità agli angoli degli isolati commerciali, alla navigazione negli incroci dei punti panoramici, agli schermi informativi sugli angoli delle comunità e ad altri scenari.

Caratteristiche materiali e strutturali

Struttura integrata a forma di L

Il corpo dell'armadio è formato piegando piastre di acciaio zincato ispessito in una struttura integrata a forma di L con giunti stretti e pochi spazi di giunzione. Vanta una forte rigidità complessiva, resistenza al vento e resistenza alla deformazione. La transizione dell'arco è adottata nell'angolo interno per evitare la concentrazione dello stress e migliorare la sicurezza dei pedoni.

Rivestimento resistente agli agenti atmosferici per esterni

La superficie viene spruzzata con un rivestimento protettivo per esterni resistente ai raggi UV, che resiste alla scrostatura della vernice, alla ruggine e alle screpolature in caso di esposizione esterna a lungo termine alla luce solare, alla pioggia e alle variazioni di temperatura.

Deviazione dell'acqua dalla parte superiore inclinata e tenuta completa

Tutti i giunti del mobile sono ricoperti con strisce sigillanti altamente elastiche e resistenti agli agenti atmosferici, abbinati ad un piano inclinato per la deviazione dell'acqua. L'acqua piovana scivola lungo il piano senza accumularsi o penetrare negli interstizi angolari.

Dissipazione del calore a feritoie sfalsate

Le aperture di ventilazione sono suddivise in base alle caratteristiche dello spazio angolare con alette sfalsate. Creano la convezione dell'aria per la dissipazione del calore, impedendo al contempo alla pioggia e alla sabbia di rifluire all'interno dell'armadio.

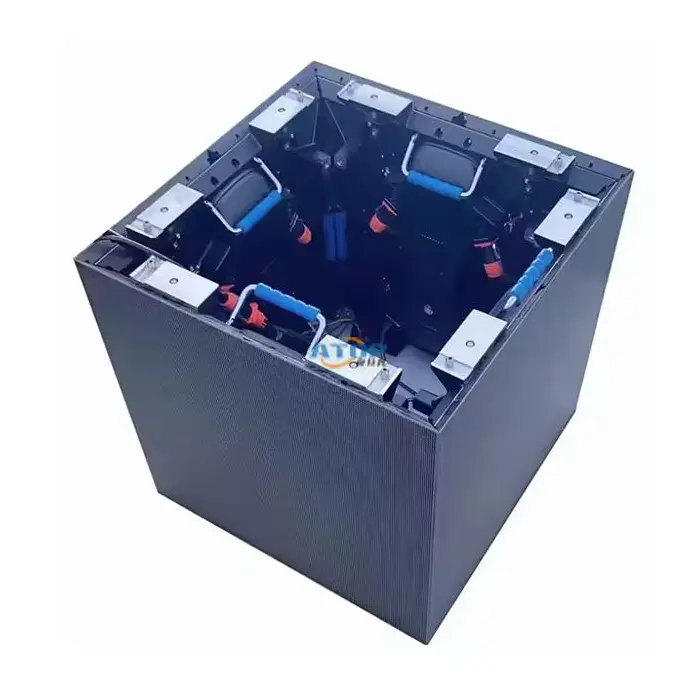

Cavità interna flessibile e cablaggio integrato

Le staffe combinate regolabili all'interno possono ospitare apparecchiature di varie specifiche. Il fondo è interamente rialzato con uscite cavi integrate dedicate per gli angoli per realizzare un cablaggio suddiviso in zone e ordinato, nonché per prevenire l'accumulo di acqua e l'inzuppamento dei cavi.

Serrature antifurto e cerniere antiruggine

L'anta dell'armadio è posizionata sul lato esterno visibile, dotata di serrature antifurto esterne e cerniere ispessite antiruggine per un'apertura e una chiusura stabili, resistendo efficacemente a contatti e indiscrezioni non autorizzate.

Design ad angolo per risparmiare spazio

Il suo profilo complessivo si adatta agli angoli delle pareti e delle colonne, fondendosi con l'ambiente circostante dopo l'installazione senza occupare lo spazio del passaggio principale.

Vantaggi del prodotto

✅Forma angolare esclusiva per punti di installazione speciali

✅Struttura integrata con forte resistenza al vento

✅Design impermeabile angolare specializzato

✅Dissipazione del calore a zone per un funzionamento stabile

✅Disposizione interna flessibile e versatile

✅Prevenzione dell'accumulo di acqua e cablaggio standardizzato

✅ Manutenzione conveniente e protezione di sicurezza completa

Scenari applicativi

Schermi informativi sugli angoli delle pareti stradali, apparecchiature espositive per gli angoli delle recinzioni del parco, terminali pubblicitari per gli angoli delle colonne commerciali, vetrine esterne ad angolo ripiegato degli edifici, apparecchiature per la corrente debole negli angoli dei corridoi comunitari, terminali di navigazione agli angoli dei sentieri panoramici, armadietti di controllo per gli angoli dei parcheggi, attrezzature per il servizio pubblico agli angoli delle strade comunali, ecc.

Procedure di installazione

1.Misurazione in loco: misurare l'angolo angolare effettivo (ad esempio 89° o 91°) come base per la personalizzazione.

2.Personalizzazione del mobile: la fabbrica salda o piega il mobile all'angolazione richiesta, preinstallando giunti impermeabili e accessori di montaggio.

3.Fissaggio: praticare dei fori o incorporare i bulloni in base ai materiali della parete, quindi fissare saldamente le flange posteriori dell'armadio o le alette di sospensione

4.Montaggio dello schermo: spingere separatamente i due schermi negli slot per schede di superficie corrispondenti e fissare i blocchi di compressione.

5. Cablaggio e sigillatura: infilare i cavi di alimentazione e di segnale attraverso l'angolo interno, serrare i giunti impermeabili dopo il collegamento e controllare la completa chiusura delle strisce di tenuta.

6. Messa in servizio e completamento: accendere per testare gli effetti del display fronte-retro e sigillare l'apertura di manutenzione.

Precauzioni per l'uso

1. Selezione della posizione di installazione

.Garantire un terreno piano e solido per evitare il ribaltamento dell'armadio causato da terreno soffice.

.Riservare sufficiente spazio di passaggio su entrambi i lati dell'angolo per i pedoni e la successiva manutenzione.

.Evitare zone basse soggette ad accumulo di acqua o punti di raccolta dell'acqua piovana.

2. Conferma dell'orientamento dell'angolo

.Confermare il tipo di angolo (angolo sinistro/destro) e abbinarlo al flusso pedonale in loco prima dell'installazione.

.L'angolo di visione su entrambi i lati deve coprire il flusso pedonale principale di due passaggi.

3. Fissaggio e resistenza al vento

.Terreno duro: inserire i freni delle rotelle per mantenere il mobile stabile contro lo scivolamento.

.Terreno soffice: i picchetti sono obbligatori per evitare spostamenti dovuti a forte vento o forza esterna.

.Grattacieli/zone ventose: per il rinforzo si consigliano funi di tensione aggiuntive.

4. Installazione dell'attrezzatura

.Fissare due schermi in modo indipendente per evitare stress reciproci.

.Utilizzare schermi di spessore costante per mantenere centrato il baricentro del mobile.

.Instradare i cavi separatamente sui lati sinistro e destro durante il cablaggio per evitare grovigli.

5. Dissipazione del calore e ventilazione

.Non bloccare le aperture di ventilazione su entrambi i lati dell'armadio.

.Riservare più di 10 cm di spazio per la dissipazione del calore nell'angolo interno.

.Nessun accumulo di detriti vicino alle feritoie di ventilazione.

6. Sicurezza elettrica

.Adottare cavi elettrici impermeabili per esterni.

.Applicare l'isolamento impermeabile ai connettori dei cavi.

.Si consiglia un interruttore di protezione dalla corrente residua.

Guida alla manutenzione ordinaria

Malfunzionamenti comuni e soluzioni

Domande frequenti

Q1: Quali angoli standard sono supportati?

R: La versione tradizionale è del tipo ad angolo retto di 90° per pareti standard e angoli di colonne. Sono disponibili angoli personalizzati per specifiche angolari speciali in loco.

Q2: Quanto sporge il mobile dal muro? Ostacolerà il passaggio?

R: L'armadio è progettato per aderire strettamente agli angoli con dimensioni di sporgenza ragionevoli, che non occuperanno lo spazio del passaggio principale e consentiranno il movimento pedonale senza ostacoli.

Q3: È possibile regolare l'angolo dopo l'installazione?

R: L'angolo del mobile è fissato mediante saldatura e non può essere regolato in loco. Per la modifica dell'angolazione sono necessarie la sostituzione del mobile o versioni regolabili incernierate.

Q4: Come sostituire uno schermo rotto?

R: Aprire il coperchio anteriore (sportello di manutenzione anteriore opzionale) o rimuovere il pannello di manutenzione posteriore, allentare i blocchi di compressione per estrarre lo schermo senza smontare l'intero cabinet.
