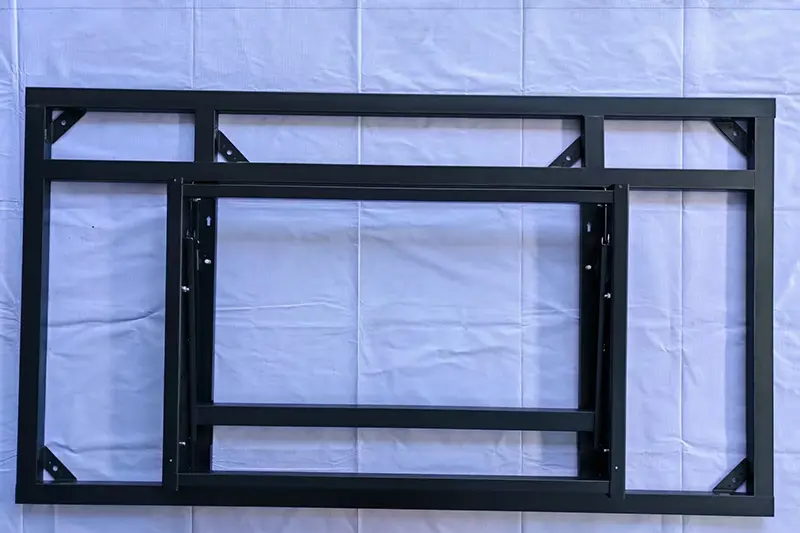

Staffa idraulica verticale LCD da 86 pollici

Realizzata su misura per l'installazione verticale a parete di schermi LCD da 86 pollici, la staffa idraulica verticale LCD da 86 pollici adotta piastre in acciaio ispessite da 2,5 mm e un sistema a doppia asta idraulica, integrato con una struttura portante a quattro ganci e piastra di supporto, cinque blocchi anticaduta e un vano di gestione dei cavi nascosto. Supporta la regolazione idraulica dell'inclinazione e lo smontaggio rapido, con una capacità di carico massima di 120 kg, ideale per scenari di installazione verticale dello schermo in grandi sale conferenze, centri di comando, sale espositive digitali e altro ancora.

Struttura e materiali principali

1. Telaio principale:

Piastre di acciaio laminate a freddo ad alta resistenza e ispessite più montanti rinforzati in lega di alluminio, formati integralmente per prestazioni anti-deformazione e maggiore capacità di carico

2. Componenti idraulici:

Cilindri idraulici industriali a corsa lunga con ammortizzazione stabile e pressione sui cuscinetti distribuita uniformemente per il sollevamento senza sforzo di schermi di grandi dimensioni

3. Gruppo piastra sospesa:

Piastra di sospensione verticale VESA ampliata esclusiva per gli schermi da 86 pollici, compatibile con i modelli di foratura tradizionali inclusi 400×600 e 600×800

4. Struttura di sicurezza:

Tripli blocchi anticaduta e cuscinetti in gomma antiscivolo e ammortizzanti per evitare allentamenti accidentali e proteggere il pannello del display

5. Raccordi di fissaggio:

Bulloni ad espansione ispessiti standard nazionali per sollecitazioni uniformi sulla parete e installazione più solida

Vantaggi del prodotto

1. Struttura personalizzata per schermi di grandi dimensioni

Design meccanico ottimizzato esclusivamente per il montaggio verticale da 86 pollici, più stabile, ben adattato e più sicuro delle staffe universali. Nervature di rinforzo vengono aggiunte nei punti di stress chiave per evitare deformazioni dopo un uso a lungo termine.

2. Doppie aste idrauliche: risparmio di manodopera e sicurezza ridondante

Uno schermo da 86 pollici pesa molto; le singole aste idrauliche richiedono una forza extra durante la regolazione e sono soggette a perdite d'olio. Le doppie aste parallele forniscono uno smorzamento distribuito uniformemente per una facile regolazione. Se un'asta non funziona correttamente, l'altra può comunque fornire supporto per una maggiore sicurezza.

3. Protezione anticaduta a cinque strati

Fibbia principale combinata, blocco ausiliario, deflettore antisollevamento, viti antisollevamento avvitate a mano e cuscinetti in gomma antiscivolo, adatti per ambienti commerciali ad alto traffico pedonale.

4. Bassi costi di funzionamento e manutenzione

Rimozione dello schermo senza attrezzi: sblocca i fermi di sicurezza, gira le viti a mano e solleva lo schermo verso l'alto.

Spazi di manutenzione riservati sui pannelli laterali: è possibile effettuare la manutenzione dei cavi posteriori senza rimuovere lo schermo.

Scomparto magnetico per la gestione dei cavi: i cavi possono essere aggiunti o sostituiti senza attrezzi.

5. Elevato utilizzo dello spazio

Il design verticale a parete occupa uno spazio orizzontale minimo, perfetto per spazi ristretti come corridoi, atri e ingressi di ascensori.

6. Ampia gamma di applicazioni

Applicabile a conferenze, mostre, centri commerciali, ospedali, uffici governativi, studi di live streaming e altri scenari.

Passaggi di installazione (esclusivo per montaggio verticale da 86 pollici)

1. Controllare la capacità di carico della parete, calibrare la linea centrale verticale con una livella e segnare le posizioni di foratura

2. Praticare dei fori, installare bulloni di espansione ispessiti e fissare la base principale per garantire verticalità e fermezza

3. Montare la piastra di sospensione VESA allargata sui fori standard sul retro dello schermo da 86 pollici

4. Allineare lo schermo con le fessure di bloccaggio della staffa e appenderlo lentamente; il sistema idraulico fornisce cuscinetto e buffering automatici

5. Fissare i tripli blocchi di sicurezza anticaduta e verificare che non siano allentati

6. Disporre i cavi nelle canaline verticali e regolare l'altezza e l'angolo di inclinazione

7. Effettuare un'ispezione completa della stabilità prima della messa in uso

Scenari applicabili

Domande frequenti

D1: Gli schermi da 86 pollici sono pesanti. La staffa può sostenerli stabilmente senza deformazioni?

R: Sì. Sono stati condotti severi test di carico. Il corpo principale utilizza piastre di acciaio ispessite da 2,5 mm con nervature di rinforzo nei punti di sollecitazione chiave, che non mostrano deformazioni sotto un carico statico massimo di 150 kg. La maggior parte dei tradizionali schermi commerciali da 86 pollici (Sony, Samsung, LG, ecc.) pesano 55-70 kg, molto al di sotto del limite di carico di progettazione. Si consiglia di verificare il serraggio delle viti ogni sei mesi.

Q2: Quali sono i vantaggi delle aste idrauliche doppie rispetto alle aste singole?

R: Due vantaggi fondamentali:①Smorzamento uniforme: gli schermi pesanti da 86 pollici richiedono un'elevata forza di smorzamento da parte delle singole aste, rendendo la regolazione dispendiosa in termini di manodopera e aumentando i rischi di perdite d'olio. Le doppie aste parallele distribuiscono uniformemente lo stress per un funzionamento più fluido.②Sicurezza ridondante: se un'asta idraulica si guasta, l'altra può comunque offrire un supporto di base, una caratteristica di sicurezza non disponibile con i design ad asta singola.

Q3: È necessario utilizzare strumenti per rimuovere lo schermo?

R: Non sono necessari strumenti per il meccanismo di smontaggio dello schermo: è sufficiente capovolgere i fermi di sicurezza e ruotare le viti anti-sollevamento per sollevare lo schermo. Tuttavia, gli schermi da 86 pollici pesano 55-70 kg, quindi si consiglia vivamente di avere due operatori. Per la manutenzione dei cavi (ad esempio, collegare/scollegare i cavi HDMI), la rimozione dello schermo non è necessaria grazie agli spazi laterali riservati per la manutenzione.

Q4: Come aggiungere nuovi cavi dopo aver nascosto il cablaggio?

R: Estremamente conveniente. Il coperchio del vano cavi è fissato magneticamente e può essere aperto senza attrezzi. Aggiungi o sostituisci i cavi aprendo il coperchio, instradando i cavi all'interno e chiudendolo: non è necessario smontare lo schermo.

Q5: Quali tipi di pareti sono adatti per l'installazione dello schermo da 86 pollici?

R: Sono accettabili solo muri pieni di cemento o muri di mattoni pieni. Il cartongesso, le pareti leggere della chiglia in acciaio e le pareti in blocchi cavi non possono sopportare in sicurezza il peso di uno schermo da 86 pollici. I tasselli ad espansione ispessiti forniti sono appositamente progettati per pareti in cemento e mattoni pieni. Si consiglia un'ispezione professionale in loco se il tipo di parete non è sicuro.

D6: Quanto pesa effettivamente uno schermo da 86 pollici e quanti installatori sono necessari?

R: La maggior parte degli schermi commerciali da 86 pollici pesa 55-70 kg netti. Una persona può montare la base a muro, mentre per appendere lo schermo sono necessarie due persone (uno che tiene lo schermo, l'altro che allinea i ganci). Si consiglia di sollevare attrezzature o macchinari per evitare lesioni personali.
