Supporto da parete per video LCD

Il supporto per videowall LCD è un sistema di supporto modulare in metallo appositamente progettato per videowall LCD, ampiamente applicato in scenari di giunzione multischermo tra cui monitoraggio della sicurezza, centri congressi, pubblicità commerciale e centri di comando del traffico. Realizzato con piastre di acciaio laminate a freddo ad alta resistenza con meccanismi di regolazione fine, supporta l'installazione a parete e a pavimento, con regolazione indipendente per ciascun pannello per garantire spazi di giunzione uniformi e una superficie complessiva piana. Fornito direttamente dal produttore, è disponibile la personalizzazione OEM.

Tre punti critici fondamentali dell'ingegneria risolti

1. Spazi di giunzione irregolari: regolazione fine a 6 vie, spazio minimo fino a 0,5 mm

2. Cedimenti a lungo termine: staffe portanti inferiori + supporto di forza multipunto, nessuna deformazione entro 8 anni

3. Manutenzione difficile: smontaggio indipendente per pannello singolo, sostituzione entro 90 secondi

Guida alla selezione del modello

Perché scegliere il nostro supporto per video wall LCD?

1. Regolazione fine a 6 vie per un controllo preciso dello spazio di giunzione

Dotato di meccanismi di regolazione verticale, orizzontale e fronte-retro a 6 vie per la rifinitura post-installazione. Anche con errori di perforazione della parete di ± 5 mm, gli spazi di giunzione possono essere ridotti a 0,5–1,5 mm (a seconda dello spessore della cornice dello schermo).

Intervallo di regolazione:

•Verticale:±8mm

•Orizzontale:±8mm

•Fronte-retro:±5mm

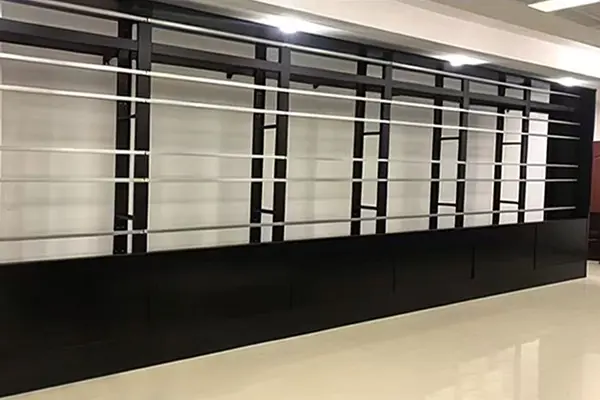

2. Telaio modulare per layout flessibile

Il telaio di assemblaggio diviso con chiusure a posizionamento di precisione supporta:

•Disposizione orizzontale a riga singola (1×N)

•Disposizione a matrice multiriga (M×N)

•Giunzione dello schermo verticale (per segnaletica digitale)

•Disposizione mista orizzontale e verticale

Altezza massima singola colonna: 4 m (circa 6 pannelli da 46"/ 4 pannelli da 55")

Estensione orizzontale illimitata tramite più set di colonne affiancate

3. Smontaggio indipendente per una manutenzione senza sforzo

Ogni pannello è fissato con ganci separati. Per la sostituzione del pannello difettoso o l'ispezione del cablaggio posteriore:

✅Non è necessario smontare gli schermi adiacenti

✅Smontaggio da parte di una sola persona entro 90 secondi

✅Nessun impatto sulla stabilità complessiva della parete

4. Le staffe di carico inferiori impediscono il cedimento

Un singolo pannello da 55" pesa fino a 35 kg. I normali supporti si basano esclusivamente sul fissaggio posteriore, incline all'inclinazione in avanti e all'abbassamento del fondo dopo un uso a lungo termine.

Questo supporto aggiunge staffe di carico inferiori per distribuire il peso del pannello sulle traverse, con una capacità di carico sicura per pannello singolo di 80 kg e deformazione zero entro 8 anni.

5. Gestione dei cavi nascosta per un aspetto ordinato

Canali di instradamento cavi dedicati riservati nel telaio per cablaggio separato per corrente forte e debole:

Cavi HDMI, cavi di rete e cavi di alimentazione completamente contenuti

Nessun cavo esposto sulla parte anteriore del videowall

Conforme agli standard di controllo antincendio e di ispezione di sicurezza

6. Le doppie modalità di installazione si adattano a tutti i tipi di parete

Parametri tecnici

Passaggi di installazione (montaggio a parete per riferimento)

Sono richiesti 2 lavoratori; un videowall a 4 pannelli richiede circa 2 ore

Passaggi di installazione a parete

1. Misurazione e posizionamento: contrassegnare le posizioni di foratura sulla parete in base al disegno del layout di giunzione, calibrare con un indicatore di livello

2. Fissare le traverse trasversali: installare le traverse orizzontali (1 per fila) con bulloni ad espansione M10/M12, spaziatura ≤ 600 mm

3. Preinstallare le piastre di sospensione: fissare le piastre di sospensione di regolazione fine ai fori VESA posteriori degli schermi, garantire l'allineamento orizzontale

4. Montaggio degli schermi: iniziare dalla fila inferiore, far scorrere i ganci degli schermi nelle fessure della traversa e fissare i fermi

5. Regolazione fine degli spazi di giunzione: regolare le viti a 6 vie con una chiave esagonale per restringere gli spazi a ≤ 1,0 mm

6. Gestione dei cavi: instradare tutti i cavi nelle canaline e serrare le viti antiallentamento

7. Test di accensione: verificare la continuità dell'immagine, mettere in uso dopo la conferma

Fasi di installazione a pavimento

1. Assemblare le colonne: collegare le colonne sinistra e destra con le traverse inferiori, installare i piedini regolabili

2. Regolazione del livello: ruotare i poggiapiedi per la regolazione dell'altezza, calibrare con l'indicatore di livello

3. Aggiungere controventi diagonali: controventi diagonali obbligatori per altezze superiori a 2 m per il rinforzo

4. Montaggio dello schermo: seguire i passaggi 3–5 della procedura di montaggio a parete

5. Bloccaggio finale: serrare tutti i bulloni di collegamento e accendere per testare

Scenari applicabili

Confronto con le montature tradizionali

Domande frequenti

Q1: Quali dimensioni di pannelli videowall è adatto a questo supporto?

R: Compatibile con i tradizionali pannelli video wall da 46", 49" e 55". Per altre dimensioni (43", 65"), controlla i nostri modelli dedicati o contatta per la personalizzazione.

Q2: È problematico sostituire i pannelli parzialmente difettosi?

R: Il design a sospensione indipendente consente lo smontaggio separato dei singoli pannelli senza compromettere la stabilità dell'intero videowall.

Q3: Il supporto può adattarsi a pannelli di giunzione LCD curvi?

R: I supporti per videowall standard sono a struttura piatta. Per i pannelli LCD curvi sono necessari adattatori curvi. Fornire raggio di curvatura e radiante di giunzione per l'elaborazione personalizzata di bracci curvi.

Q4: Qual è la capacità di carico massima dello schermo e il fattore di sicurezza?

A: Capacità di carico progettata per pannello singolo: 80 kg (carico del test distruttivo ≥ 160 kg), fattore di sicurezza ≥ 2,0. Il pannello tradizionale da 55" più pesante pesa circa 30 kg, quello da 65" fino a 45 kg, entrambi molto al di sotto del limite di progettazione. Verificare comunque l'effettiva capacità di carico della parete o del terreno prima dell'installazione.

Q5: Come scegliere tra i tipi a parete e a pavimento?

UN:

•Muro in cemento/mattoni pieni→Montaggio a parete (basso costo, salvaspazio)

•Parete della chiglia in vetro/marmo/acciaio leggero (non è consentita la perforazione)→A pavimento (nessun danno alla decorazione)

•Utilizzo mobile multisito→Supporto per carrello mobile (con rotelle)

Q6: È compatibile con schermi di altre marche (Samsung/LG/BOE)?

R: Sì. I fori di montaggio VESA coprono da 200×200 mm a 800×600 mm, compatibili con oltre il 95% dei pannelli videowall commerciali da 46–55" sul mercato. Piastre adattatrici o lavorazione personalizzata disponibili per modelli di fori speciali.

Perché sceglierci?

•Oltre 10 anni di esperienza nella produzione di supporti per videowall

•Certificazione del sistema di gestione della qualitàISO9001:2015

•Fabbrica di proprietà con lavorazione interna completa della lamiera, spruzzatura e assemblaggio

•Esperienza nell'esportazione: prodotti venduti in oltre 30 paesi tra cui Europa, America, Sud-Est asiatico e Medio Oriente

•Funzionalità di personalizzazione: supporto OEM/ODM dell'intero processo con conferma del disegno 3D

•Garanzia post-vendita: risposta entro 24 ore, soluzione fornita entro 48 ore
