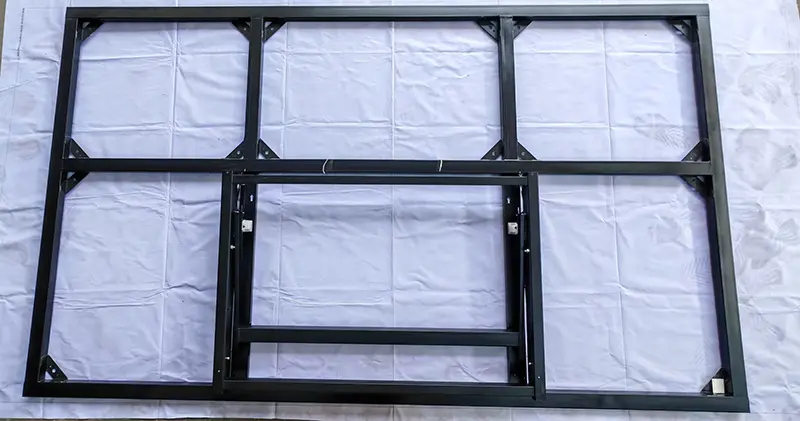

Staffa idraulica verticale LCD da 100 pollici

La staffa idraulica verticale LCD da 100 pollici è un sistema di supporto extra pesante progettato per schermi giganti LCD da 100 pollici (compatibile anche con i modelli da 102/105 pollici). A differenza delle staffe per schermi da 98 pollici e più piccoli, uno schermo nudo da 100 pollici pesa solitamente più di 130 kg ed è alto quasi 2,2 metri, il che non può essere sostenuto in modo sicuro con il solo montaggio a parete. Questo prodotto è caratterizzato da una struttura ibrida che combina il supporto portante della parete ausiliaria e il supporto del pavimento. La maggior parte del carico verticale viene trasferito a terra, mentre il muro serve solo ad evitare il ribaltamento e a fissare il posizionamento.

Materiali e artigianato

1. Telaio principale:

Piastre di acciaio laminate a freddo ispessite e allargate con nervature di rinforzo per una maggiore capacità di carico e resistenza alla torsione senza deformazione.

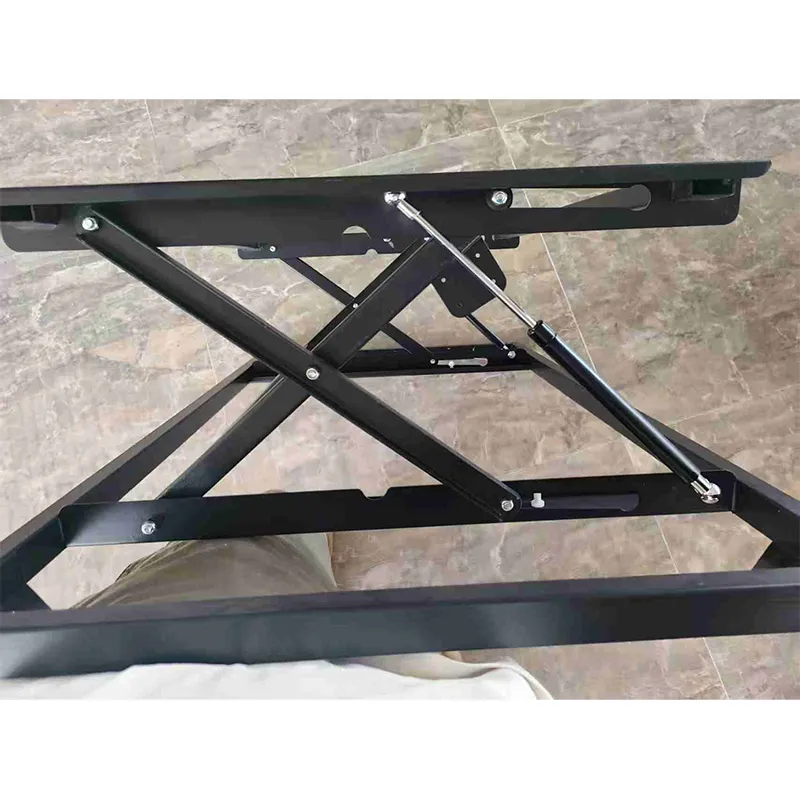

2. Sistema idraulico:

I doppi componenti di smorzamento idraulico di livello industriale offrono supporto uniforme, sollevamento regolare e ammortizzazione silenziosa.

3. Gruppo piastra sospesa:

Piastra di sospensione verticale VESA ampliata personalizzata per schermi da 100 pollici, compatibile con fori di montaggio standard per display di grandi dimensioni.

4. Protezione della sicurezza:

Molteplici chiusure anticaduta più cuscinetti in gomma antiscivolo e ammortizzanti per evitare cadute accidentali.

5. Raccordi di fissaggio:

Bulloni ad espansione ispessiti e allungati standard nazionali per distribuire uniformemente lo stress sulla parete per un'installazione più solida.

Vantaggi del prodotto

1. Personalizzato per schermi giganti:

Ottimizzato esclusivamente per il montaggio verticale da 100 pollici, più stabile e ben adattato rispetto alle staffe universali.

2. Sistema idraulico salva-lavoro:

Regolazione semplice per proteggere lo schermo e le sue porte.

3. Bassi costi di manutenzione:

Design a smontaggio rapido utilizzabile senza tecnici professionisti.

4. Salvaspazio:

Design verticale aderente alle pareti con ingombro orizzontale minimo, ideale per ingressi, corridoi e sale espositive.

5. Ampia applicabilità:

Funziona per conferenze, mostre, centri commerciali, ospedali, uffici governativi, industrie dei media e altro ancora.

Confronto dei costi di funzionamento e manutenzione con le staffe tradizionali

Requisiti della parete e specifiche di installazione

Avviso di sicurezza critico

Uno schermo da 100 pollici pesa più di 90 kg. Tipi di parete inadeguati possono causare la caduta dello schermo, con conseguenti danni materiali e lesioni personali.

Tipi di muri consentiti (tutti i requisiti devono essere soddisfatti contemporaneamente)

Tipi di pareti vietate (installazione severamente vietata)

Strumenti richiesti e numero di installatori

Passaggi di installazione

1. Ispezione della parete: verificare che la parete sia di cemento solido o di mattoni con uno spessore adeguato.

2. Posizionamento e marcatura: utilizzare una livella laser per tracciare la linea centrale verticale e contrassegnare 8 punti di foratura.

3. Foratura e pulizia dei fori: praticare i fori a una profondità ≥ 100 mm con un martello elettrico, eliminare i detriti e inserire i tubi di espansione M10.

4. Fissaggio della base: montare la base a muro, serrare gli 8 bulloni ad espansione passo dopo passo e controllare la verticalità.

5. Installazione della piastra di sospensione VESA: fissare la piastra VESA allargata sul retro dello schermo da 100 pollici (compatibile con schemi di foratura 600×400, 800×600, 900×600).

6. Preparativi per appendere lo schermo: ispezionare le aste idrauliche e i dispositivi di chiusura di sicurezza; regolare la piattaforma di sollevamento all'altezza di installazione.

7. Montare lo schermo: due operatori sollevano lo schermo mentre un operatore guida i ganci per allinearli alle fessure della base e abbassarli lentamente.

8. Chiusure di sicurezza: fissare in sequenza le fibbie principali, le chiusure di sicurezza laterali e le viti antiribaltamento avvitate a mano.

9. Gestione e regolazione dei cavi: instradare i cavi nel vano cavi magnetico e regolare l'angolo di inclinazione nella posizione di visione ottimale.

10. Ispezione finale: agitare lo schermo per verificare che non sia allentato e controllare tutti i fermi.

Scenari applicabili

Ufficio aziendale

Grandi schermi per sale conferenze, display di benvenuto alla reception, pareti espositive per la cultura aziendale

Esposizione commerciale

Schermi pubblicitari per centri commerciali, schermi dimostrativi per mostre di marchi, schermi per poster digitali di negozi

Governo e servizi pubblici

Schermi per il rilascio di informazioni nelle sale governative, schermi guida ospedalieri, schermi guida per sedi espositive

Multimedia e streaming live

Schermi giganti verticali per brevi video streaming live, visualizzazione di contenuti self-media, schermi informativi in ​​studio

Istruzione e formazione

Schermi di bollettini del campus, schermi dimostrativi delle aule di formazione, display interattivi per istituti di formazione

Domande frequenti

Q1: Qual è la capacità di carico massima di questa staffa verticale da 100 pollici?

R: Costruito con piastre d'acciaio allargate e ispessite e doppio supporto idraulico, il suo carico massimo raggiunge i 130 kg, coprendo completamente il peso di tutti i tipi di schermi di grandi dimensioni da 100 pollici.

D2: Lo schermo da 100 pollici montato verticalmente si inclinerà in avanti a causa dello spostamento del baricentro in avanti?

R: Adotta una speciale struttura a gravità con polarizzazione posteriore con piastre sospese spostate all'indietro per spostare il carico verso l'interno, eliminando l'inclinazione in avanti e la deformazione dei bordi.

Q3: Qual è la distanza tra lo schermo e il muro dopo l'installazione verticale?

R: La distanza dalla parete è di soli 60 mm–85 mm, ultrasottile e salvaspazio con un aspetto pulito e minimalista.

Q4: La staffa è soggetta a deformazioni durante il trasporto?

R: Presenta parti strutturali stampate integrate, imballaggio completamente rinforzato e protezione rigida sugli angoli, con forte compressione e resistenza alle cadute per evitare deformazioni durante il trasporto.

Q5: Come nascondere i cavi e aggiungere nuovi fili in un secondo momento?

R: La staffa è dotata di un vano cavi magnetico integrato (60 cm L×120 cm A×4 cm P) che contiene 4 cavi HDMI, 2 cavi di alimentazione e 2 cavi di rete. La copertura è fissata magneticamente e si apre senza attrezzi. Per aggiungere o sostituire i cavi: aprire il coperchio, inserire i nuovi cavi all'interno e chiudere il coperchio: non è necessaria la rimozione dello schermo.

Q6: può essere montato orizzontalmente? Supporta la regolazione del livello orizzontale?

R: Questo modello supporta solo il montaggio verticale, con la sua struttura ottimizzata per la distribuzione verticale della gravità dello schermo. Se è necessario passare dall'orientamento orizzontale a quello verticale, acquistare la nostra staffa rotante. Per l'allineamento orizzontale: calibrare con una livella laser durante l'installazione della base; la regolazione orizzontale fine (±2°) è disponibile dopo il montaggio dello schermo.

Q7: La staffa è antiurto e adatta alle regioni a rischio sismico?

R: Ha superato i test di vibrazione simulando frequenze di terremoti di magnitudo 8, senza che lo schermo cadesse o si allentasse. I deflettori antisollevamento e i cuscinetti in gomma antiscivolo nel design con blocco di sicurezza a sei pieghe sono appositamente ottimizzati per gli ambienti soggetti a vibrazioni. È applicabile alle zone sismiche tra cui Giappone, Taiwan, Cile, Turchia e California, Stati Uniti.
